ベアリング交換 for MAVIC KSYRIUM SL

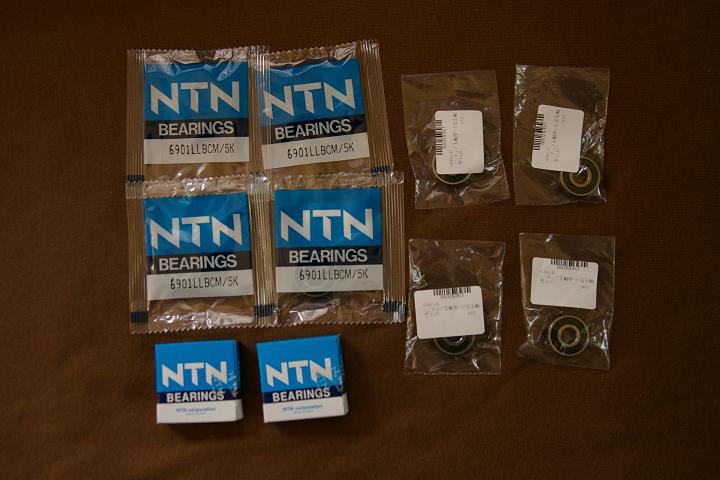

今日、やっと注文していた

     NTNの非接触シール型ベアリング

が届きました。

買ったのは、

     6901LLB×4個
     6903LLB×2個
      608LLB×4個

で、CROSSMAX SLR との2台分です。

CROSSMAXのサイズは旧モデルサイズで注文したので、2010モデルで変更されてると

アウトです・・・

ベアリング交換 for MAVIC KSYRIUM SL_c0095900_1622762.jpg

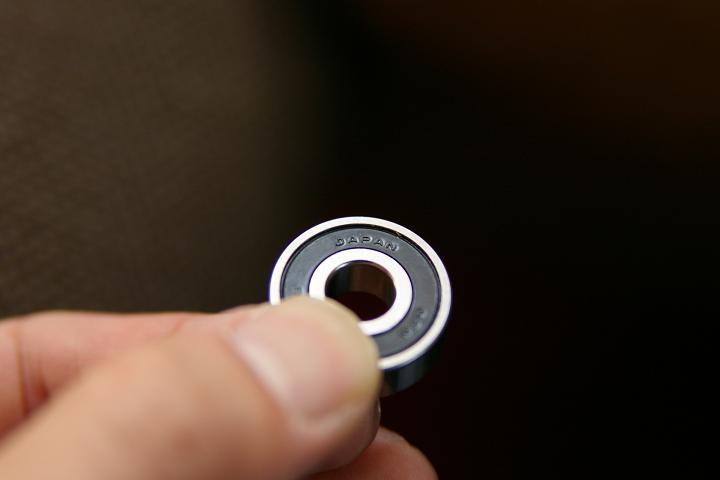

ちゃんと 「JAPAN」 の刻印があります!
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16221117.jpg

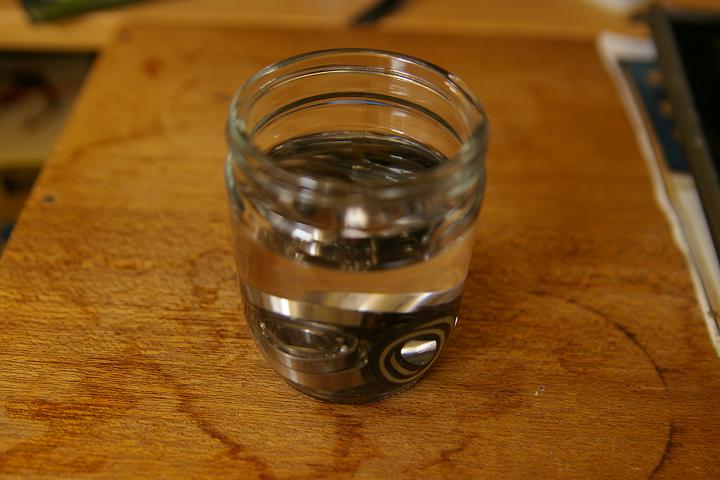

まず元々のグリスを除去するため、灯油につけてシェイクシェイク!!
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16243694.jpg

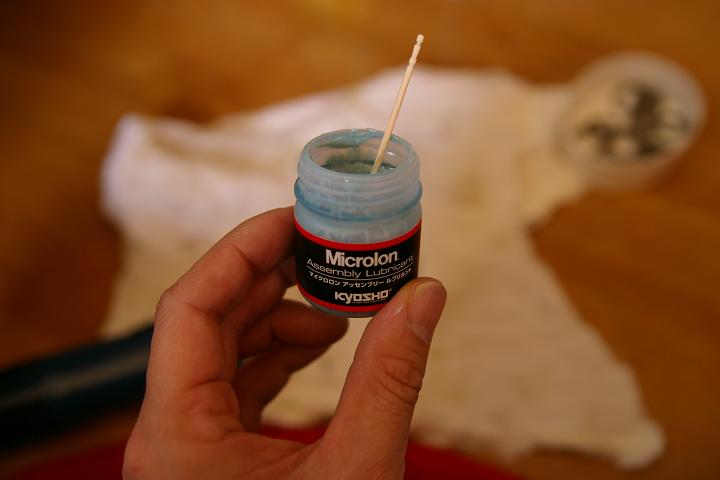

なぜなら、マイクロロンを使用するためです!(送料とか込みで 3690円も・・・)
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16244422.jpg

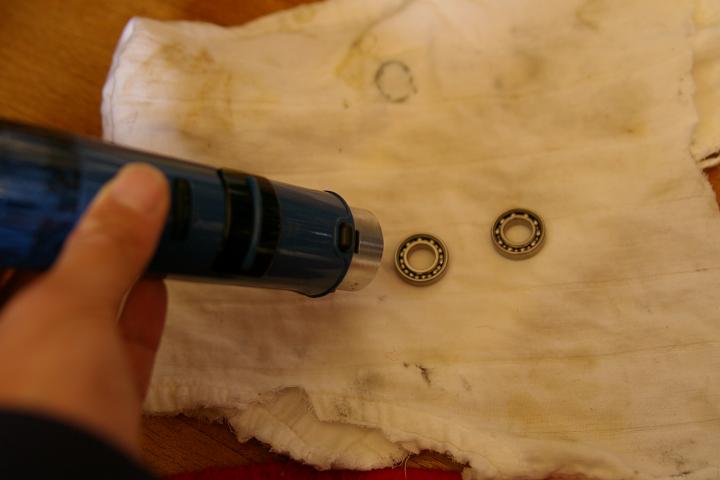

60℃に熱してから塗りこむよう説明書きがありましたので適当に熱します。
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16244042.jpg

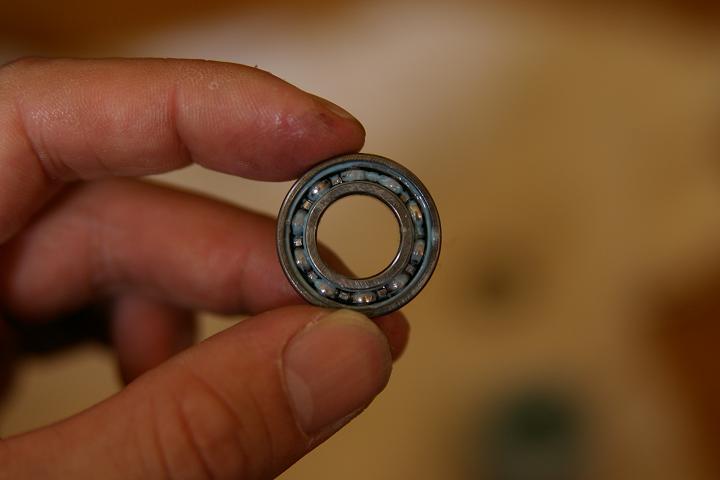

マイクロロンは、塗り過ぎはダメなので爪楊枝で少量を塗りこみます。

手で回した感じでは、純正より軽くなってますっ!
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16244762.jpg

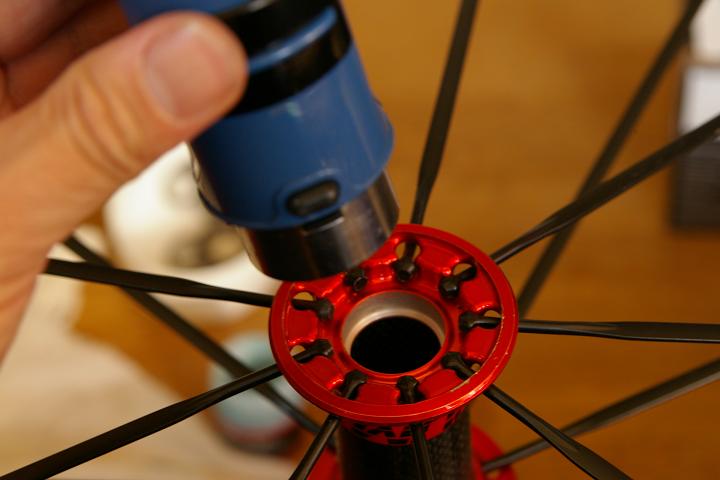

ベアリング圧入の前にハブを温めます。

熱膨張して入り易くなるようです。

ベアリングも冷凍庫で冷やすとさらに入れや易くなりますが、面倒くさいのでカットします。
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16245142.jpg

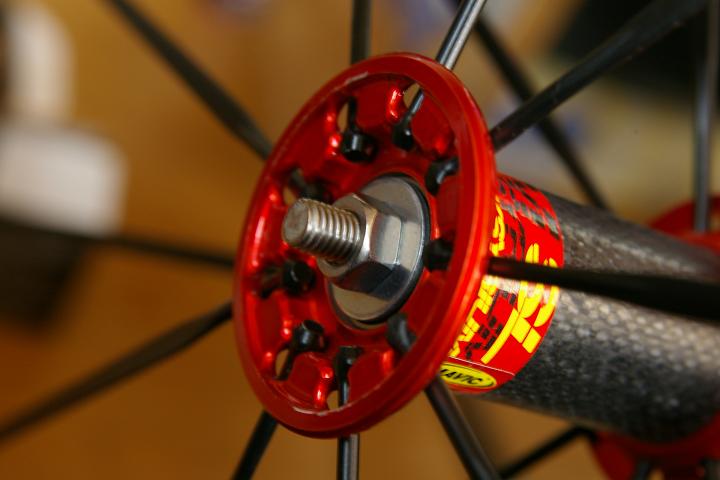

ベアリングよりちょい小さいサイズのワッシャーで圧入です。

圧入するベアリングの反対側のナットを締め込んでいきます。
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16245495.jpg

フリー外側も17mmで外すと 608 があります。
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16245957.jpg

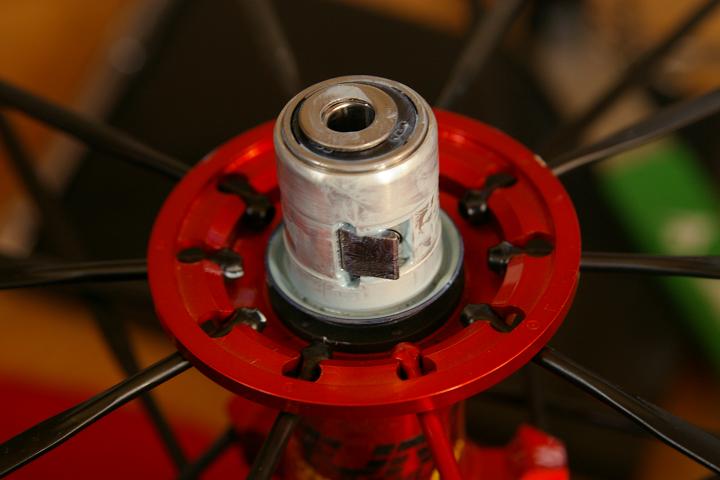

フリー内側にも 608 あり、ラチェット部にもマイクロロンを薄く塗ります!
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_1625457.jpg

あとは、逆の手順で組み上げるだけです。

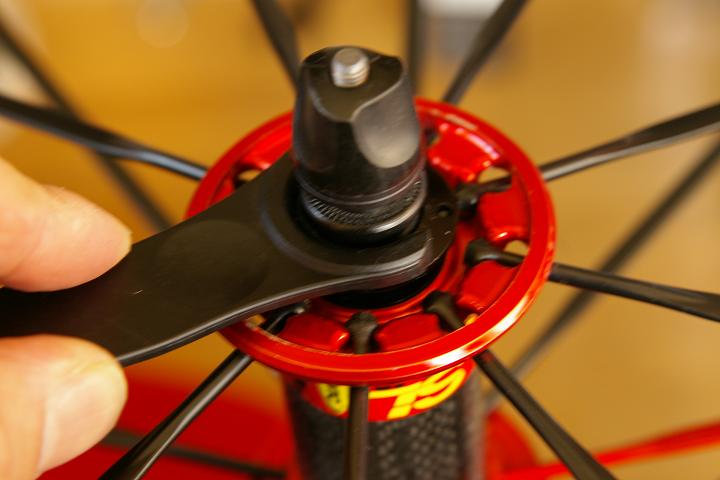

玉当たり調整も、MAVIC は簡単です。
ベアリング交換 for MAVIC KSYRIUM SL_c0095900_16454935.jpg

一回キツク締め込んでから緩めます。

最後は車体にセットしてガタが出ないように調整して Finish !!!

ちなみにベアリングは、2台分で 3680円 でした!

さて、次はCROSSMAX SLR に取り掛かります。
