日々精進 ~BB分解編~

ケグマンのペダル&ホイールの失態から、メンテナンス班長としてさらに精進すべく、我が

BIANCHIを実験台に修行です!!

今度、OT のBBをメンテナンスすることになっているので、今回はBB編です。

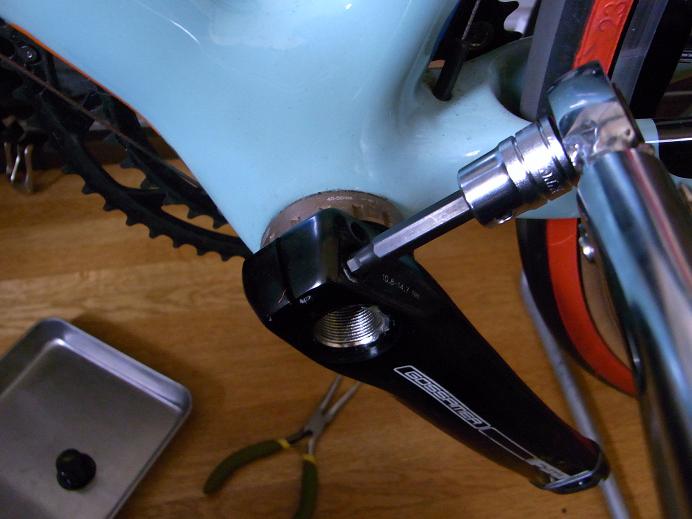

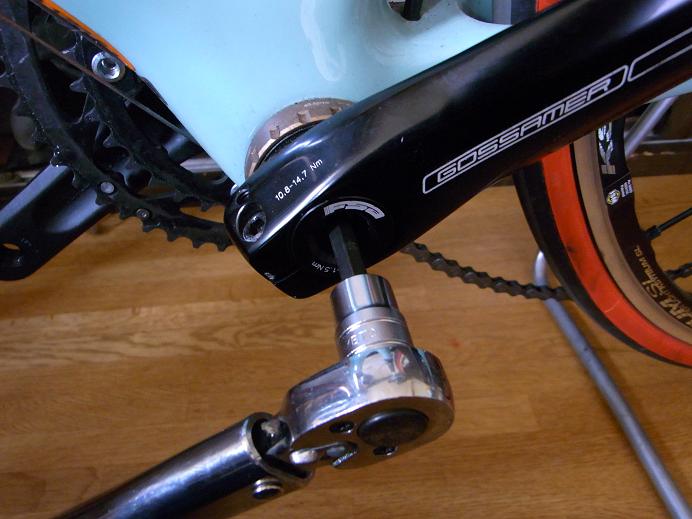

まずは、左クランクを外します。 (六角の5mmで)


ここも六角5mmで緩めるだけでOK!

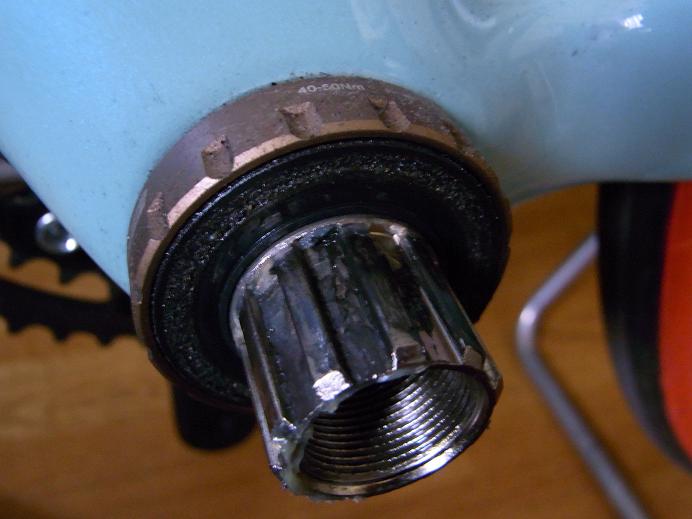

砂埃でジャリジャリです・・・

右クランクが抜けにくい場合は、BBのフェイスカットをした方がいいようです。

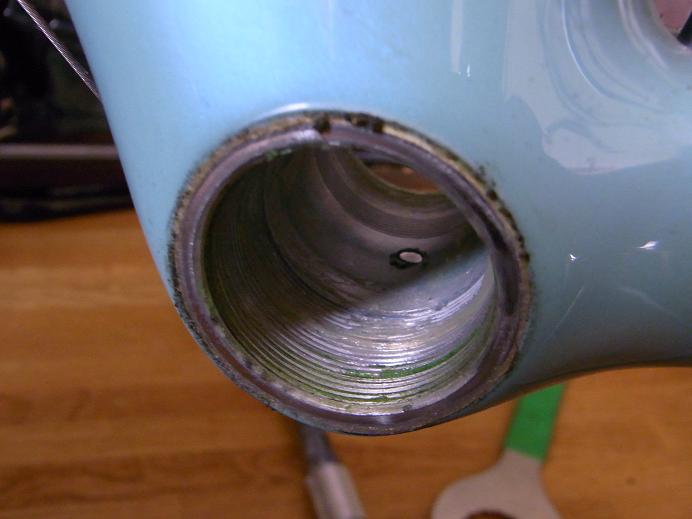

ネジ山も削りカスもなくキレイな方です。

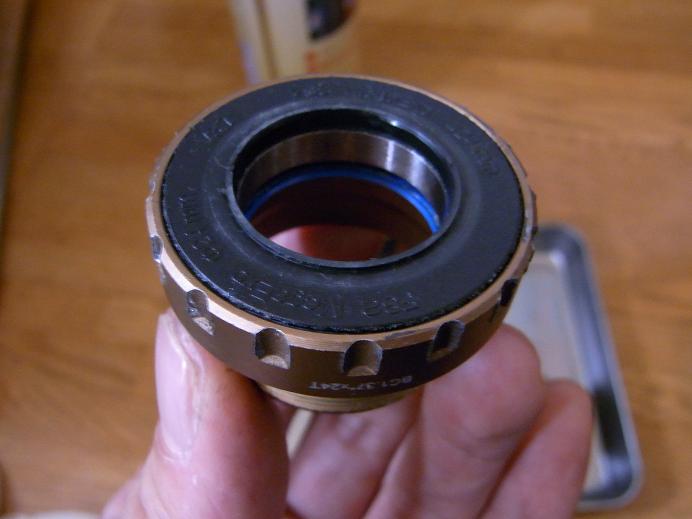

さて次は、BB本体です。 黒色のダストカバー的な物を外します。

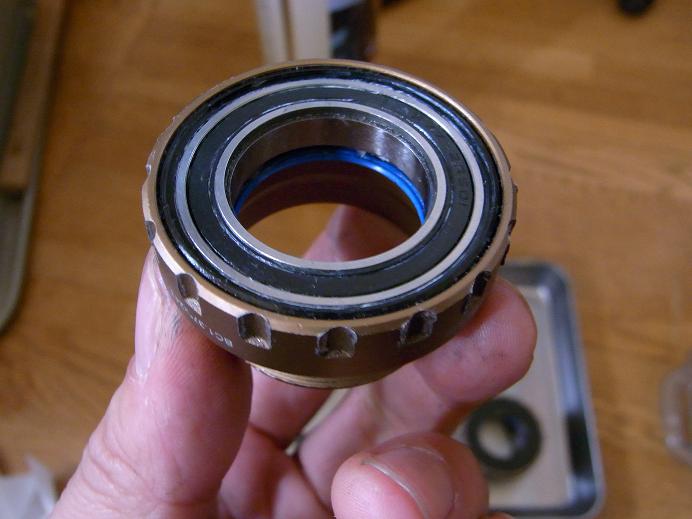

外すとベアリングが顔を出します。

ペラペラのプラなんで慎重に!

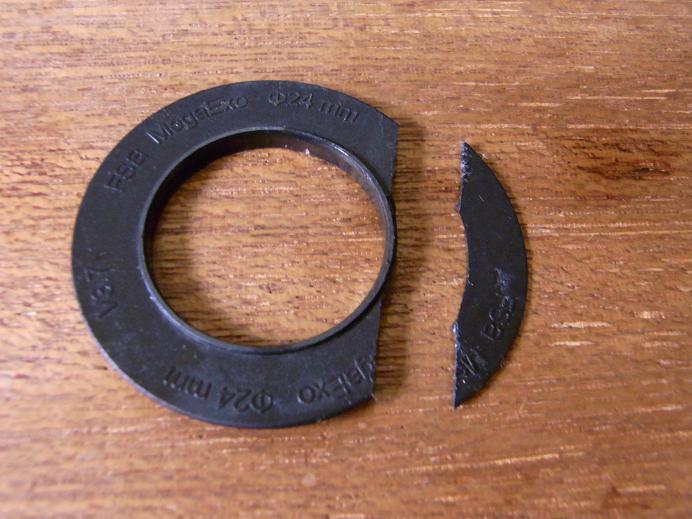

じゃないとこうなります・・・ガクッ まぁシールドベアリングやから要らんか、、、

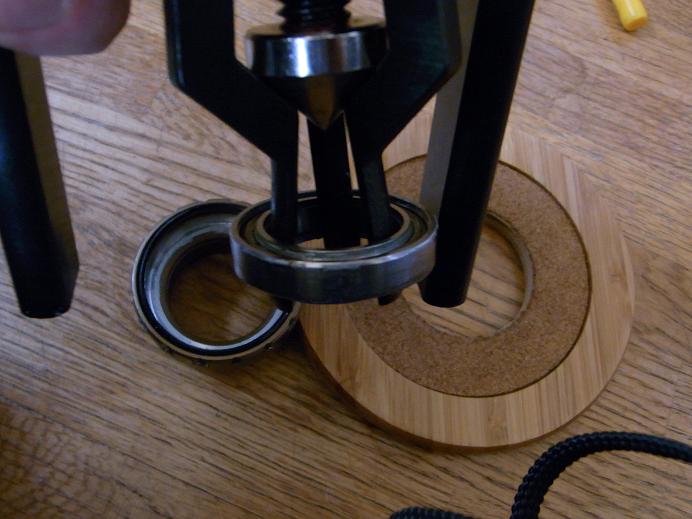

問題のベアリング抜き。

持ってるプーラーの爪が引っかかるかどうか不安でしたがなんとかOK!

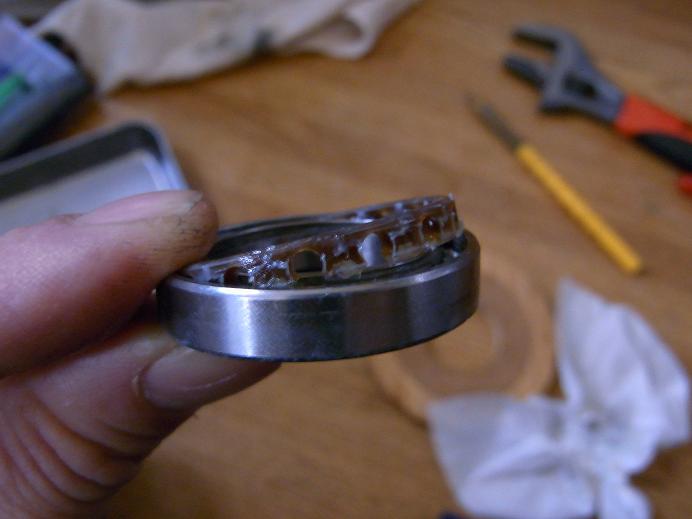

リテーナーがあるので、尖ったもので突いてやると簡単に外れます。

今回は、灯油で脱脂します。

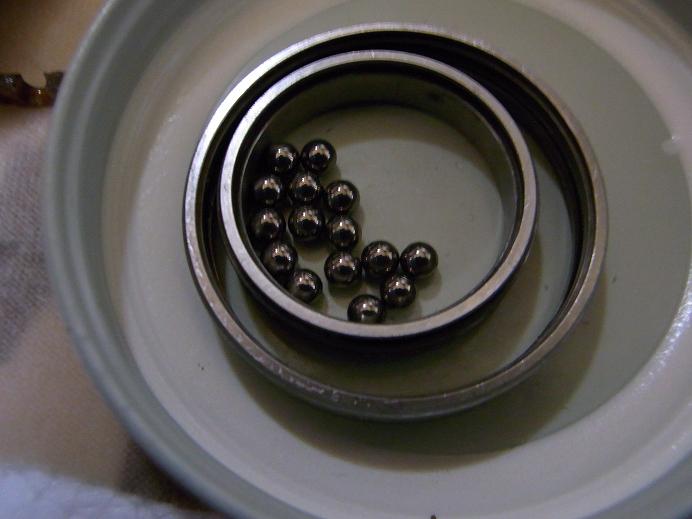

リテーナーを外すと、ボールが動き、内リングがスポッと抜けます。

この際、ボールをなくさないようにトレイの上でやるといいでしょう。

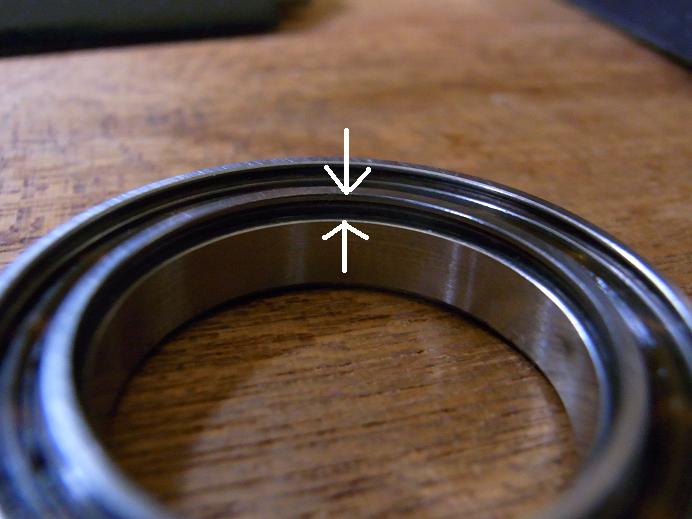

ちなみ下画の削ってあるところにダストカバー的なものをハメるので外側になりますので圧入

の際は要注意です。

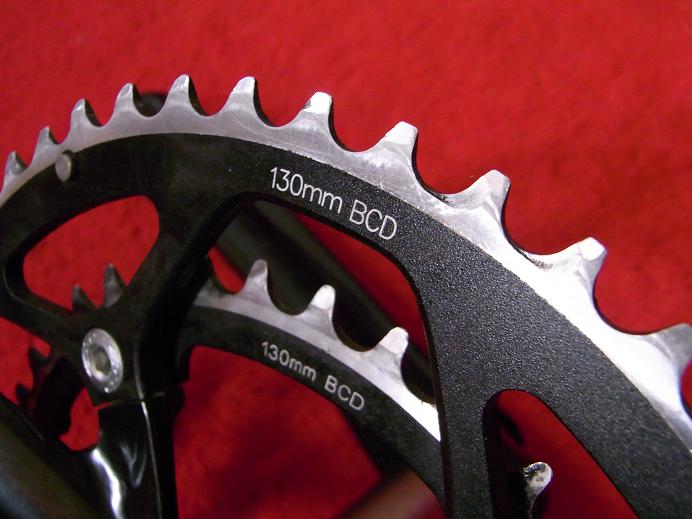

外したついでにチェーンリングもキレイキレイしときます。


とりあえず、分解できるとこは分解してみました。

ちなみに、このBBに使われていたベアリングのリテーナーが樹脂だったので、完全分解でき

ました。(金属製だと分解できないみたいです)





てことは?





そうっ!!!





セラミックボールへの換装ですっ!!





わざわざ高い既製品のセラミックBBを買うより格安で出来ます!!

てことでボールサイズをメジャーで測ります。

メジャーでいいの?って

いいんです!

こんなものは、規格物なんで、大体分かればOKです!(多分・・・)

実測は、3mm強でした。

よく使われるボールサイズを調べます。

ボールサイズは基本的にインチ表記されているので、mm単位に変換します。

     1/16インチ(0.0625インチ) = 1.5875mm

     3/32インチ(0.09375インチ) = 2.38125mm

     1/8インチ(0.125インチ) = 3.175mm

     5/32インチ(0.15625インチ) = 3.96875mm

     3/16インチ(0.1875インチ) = 4.7625

     1/4インチ(0.25インチ) = 6.35mm (1インチ=25.4mm)

てことで、実測3mm強だったボールは 1/8サイズと判明です。

前回買ったSHOPでポチポチっと注文です。

ちなみに、セラミックボール(G3) 30個 で、

     2420円(送料込み)

ちなみにG3使用の既製品だと約3万しますのでかなりお得です!!

                                     BB組み立て編へつづく
